Le raccordement de plomberie représente une étape clé dans toute installation sanitaire ou de chauffage. Du raccord en cuivre au PER, en passant par le multicouche et le PVC, chaque matériau nécessite des techniques spécifiques pour garantir une connexion étanche et durable. Les systèmes modernes offrent désormais des solutions sans soudure, accessibles même aux bricoleurs débutants, grâce à des raccords à compression ou à sertir qui simplifient considérablement la mise en œuvre.
Les principes de base du raccordement
La réussite d’un raccordement sanitaire repose sur trois règles fondamentales. La première concerne le sens d’écoulement : respectez toujours le sens des flèches indiqué sur les vannes d’arrêt pour garantir une circulation optimale.
La deuxième règle porte sur la préparation des surfaces : nettoyez et ébavurez minutieusement chaque extrémité avant l’assemblage. Un simple résidu peut compromettre l’étanchéité et créer des risques de fuite.
La troisième règle concerne la force de serrage : utilisez une clé à molette adaptée sans trop forcer. Un serrage excessif risque d’endommager les joints toriques et les filetages mâles. Pour un assemblage optimal, marquez un repère sur l’écrou et serrez d’un quart de tour supplémentaire.
Les différents types de raccords essentiels
Les raccords en laiton se distinguent par leur polyvalence remarquable dans les tuyauteries sanitaires. Leur résistance aux hautes températures les rend particulièrement adaptés aux salles de bains et aux systèmes de chauffage.
Le polyéthylène réticulé (PER) représente une solution moderne pour les évacuations d’eaux usées. Sa flexibilité facilite grandement la mise en place dans les espaces restreints, tandis que sa couche d’aluminium renforce sa durabilité.
Un savoir-faire précis s’avère primordial lors du choix des tubes et tuyaux. Pour la plomberie générale, les raccords à compression offrent une grande fiabilité, notamment pour connecter une culotte d’évacuation ou relier différents diamètres de canalisation.
Comprendre les dimensions 15/21 en plomberie
La notation 15/21 représente une dimension standardisée essentielle dans l’univers de la plomberie. Le premier chiffre (15) indique le diamètre intérieur du tuyau en millimètres. Le second (21) correspond au diamètre extérieur.
Cette mesure métrique, équivalente au 1/2 pouce anglo-saxon, sert principalement aux raccordements des robinets, machines à laver et platines de douche. Son utilisation massive dans les installations domestiques en fait un standard incontournable.
La précision dimensionnelle joue un rôle capital dans l’étanchéité des raccords. Un écart même minime entre les diamètres peut provoquer des fuites. Pour garantir un bon ajustement, mesurez toujours vos tuyaux avec un pied à coulisse avant l’achat de nouveaux raccords.
Choisir le bon matériau pour vos raccords
La sélection du matériau adapté dépend avant tout de l’usage prévu. Les raccords en acier inoxydable excellent dans les installations exposées à de fortes pressions, notamment pour les circuits de chauffage central.
Le CPVC (polychlorure de vinyle surchloré) démontre une excellente résistance aux températures élevées, jusqu’à 93°C, ce qui le rend parfait pour les systèmes d’eau chaude sanitaire. À l’inverse, les raccords en fonte brillent par leur robustesse dans les réseaux d’évacuation principaux.
Pour les conduites de gaz naturel ou propane, privilégiez uniquement les raccords métalliques certifiés : bronze ou acier galvanisé. Ces matériaux garantissent une sécurité maximale face aux risques spécifiques liés au transport de gaz.
Les raccords à compression : mode d’emploi
La pose d’un raccord à compression nécessite une préparation minutieuse du tube. Commencez par couper le tube perpendiculairement avec une pince coupe-tube adaptée. Ébavurez ensuite soigneusement l’extrémité pour éviter toute détérioration du joint.
Glissez l’écrou puis la bague de compression sur le tube. Insérez la tétine du raccord jusqu’à la butée dans le tube. Un repère visuel sur le tube vous aide à vérifier la profondeur correcte d’insertion.
Le serrage final demande une technique précise : maintenez le corps du raccord avec une première clé plate pendant que vous vissez l’écrou avec une seconde clé. Un quart de tour après le serrage manuel suffit généralement pour assurer l’étanchéité parfaite.
Techniques de raccordement sans soudure
Les raccords push-fit représentent une innovation majeure dans l’univers de la plomberie moderne. Cette solution permet un assemblage instantané grâce à un système autobloquant intégré. Un simple geste suffit : alignez le tuyau et enfoncez-le jusqu’au déclic caractéristique.
Une autre approche consiste à utiliser des raccords à emboîter. Ces derniers s’assemblent par simple pression manuelle et garantissent une connexion durable. Particulièrement adaptés aux réseaux d’eau froide et chaude sanitaire, ils supportent des températures allant jusqu’à 95°C.
Les raccords à sertir constituent également une alternative fiable. Leur mise en place requiert une pince spécifique qui vient déformer une bague métallique autour du tube. Cette méthode assure une liaison permanente et résistante aux variations de pression.
Les raccords à sertir : avantages et utilisation
Les professionnels plébiscitent les raccords à sertir pour leur fiabilité exceptionnelle. Cette technique moderne réduit drastiquement les risques de fuites grâce à une compression mécanique uniforme du raccord sur le tube.
La mise en œuvre rapide constitue un atout majeur : un chantier standard de salle de bain voit son temps d’exécution diminué de 40% par rapport aux méthodes traditionnelles. L’absence de flamme rend ces raccords particulièrement adaptés aux espaces sensibles comme les combles ou les cloisons en bois.
Les raccords à sertir brillent par leur polyvalence : compatibles avec le PER, le multicouche ou le cuivre, ils s’adaptent à tous vos besoins. Un test de pression après installation confirme immédiatement la qualité du montage, garantissant une tranquillité d’esprit durable.
Installation des raccords multicouches
La préparation du tube multicouche requiert une attention particulière. Un calibrage précis de l’extrémité du tube après la coupe permet d’obtenir une forme parfaitement ronde, indispensable pour un assemblage optimal.
Pour une connexion réussie, marquez la profondeur d’insertion sur le tube à l’aide d’un gabarit. Cette étape préventive évite tout risque de démontage accidentel. Les raccords à compression s’avèrent un bon choix pour les petits chantiers, tandis que le sertissage convient mieux aux installations complètes.
Vérifiez systématiquement la compatibilité entre les diamètres de vos tubes et raccords. Un écart, même minime, compromettrait l’étanchéité de votre réseau. La pression maximale supportée atteint 10 bars pour l’eau froide et 6 bars pour l’eau chaude sanitaire.
Les outils indispensables pour le raccordement
La réussite d’un raccordement commence par l’utilisation des bons outils. La pince à sertir professionnelle représente l’équipement phare pour assembler vos conduites avec précision. Un coupe-tube de qualité garantit des sections nettes, tandis qu’un ébavureur assure la finition parfaite des extrémités.
Pour vos travaux quotidiens, munissez-vous d’une clé dynamométrique qui permet un serrage précis selon les recommandations des fabricants. Le calibreur universel s’avère précieux pour redonner leur forme initiale aux tuyaux après la coupe.
Le kit de raccordement complet comprend aussi un gabarit de marquage, des clés plates et une pince multiprise. N’oubliez pas votre niveau à bulle pour garantir une pose alignée de vos canalisations.
Étanchéité et maintenance des raccords
La réalisation d’une étanchéité parfaite commence par le choix judicieux des matériaux. Un joint filasse associé à de la pâte spécifique convient aux raccords métalliques, tandis que le ruban PTFE excelle sur les raccords plastiques.
La vérification régulière de vos raccordements prévient les fuites potentielles. Une inspection visuelle mensuelle suffit à repérer les signes avant-coureurs : traces d’humidité, dépôts calcaires ou corrosion naissante.
Les raccords sous pression nécessitent une attention particulière. Un test de mise en eau à 3 bars pendant 30 minutes valide la qualité de l’installation. Pour les canalisations de gaz, appliquez systématiquement un produit moussant sur chaque raccord : la formation de bulles signale une fuite.
Les normes à respecter en raccordement
La norme DTU 60.11 encadre les installations de plomberie sanitaire en France. Elle définit les exigences précises pour les canalisations d’eau froide et chaude, avec des spécifications sur les diamètres nominaux et les pressions de service.
La réglementation impose des standards stricts pour les matériaux en contact avec l’eau potable. Les raccords doivent porter le marquage NF ou ACS, attestant leur conformité aux critiques sanitaires.
Les normes européennes EN ISO 228 établissent les références pour les filetages et les dimensions standardisées des raccordements. Cette harmonisation garantit la compatibilité des composants à l’échelle internationale. Un diamètre nominal de 12 mm minimum s’applique pour l’alimentation d’un point d’eau unique, tandis que les colonnes principales nécessitent au moins 20 mm.
Solutions pour les raccords difficiles d’accès
Les espaces exigus exigent des outils spécialisés adaptés aux contraintes d’accès. Une clé à cliquet télescopique permet d’atteindre les zones reculées tandis qu’une rallonge articulée facilite le serrage dans les angles complexes.
Les raccords automatiques type push-fit s’avèrent particulièrement pratiques dans les endroits restreints. Leur système d’emboîtement rapide ne nécessite aucune manipulation complexe. Un simple marquage préalable garantit la bonne profondeur d’insertion.

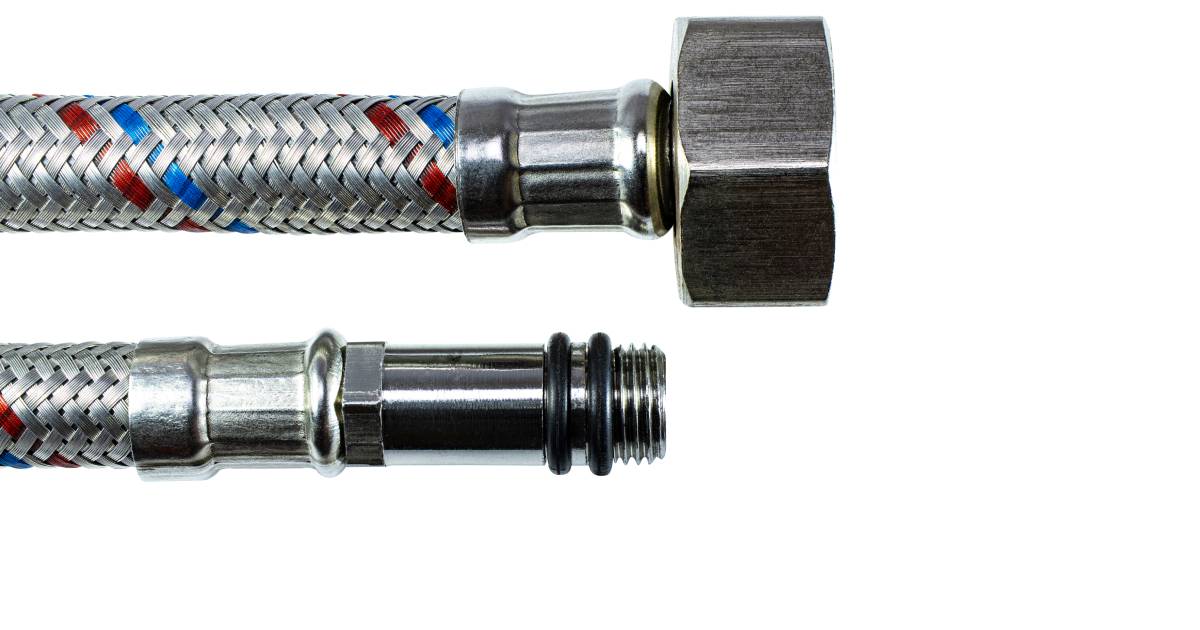

Pour les situations les plus délicates, les manchons flexibles offrent une solution ingénieuse. Leur souplesse permet de contourner les obstacles tout en maintenant une étanchéité optimale. Une pince à sertir mini format complète idéalement cette panoplie d’outils spécifiques aux espaces réduits.
Éviter les erreurs courantes de raccordement
Un serrage excessif des raccords représente la première source de problèmes dans les installations sanitaires. Cette manipulation, qui semble sécurisante, fragilise les joints et provoque des micro-fissures.
La négligence dans la préparation des surfaces constitue un autre écueil majeur. Un simple défaut d’ébavurage ou une rayure sur la zone de contact compromet l’étanchéité du raccordement.
Les erreurs d’association de matériaux causent également des désagréments. Un raccord en cuivre directement connecté à une canalisation en acier galvanisé accélère la corrosion par électrolyse. Pour prévenir ce phénomène, l’utilisation d’un manchon diélectrique s’avère indispensable.
Autre point critique : le non-respect des pentes d’évacuation minimales. Une inclinaison insuffisante entraîne des stagnations et des engorgements récurrents.
Diagnostic et réparation des fuites aux raccords
La détection précoce d’une fuite commence par une inspection méticuleuse des zones sensibles. Un simple test au papier absorbant autour des points de jonction révèle rapidement les micro-fuites invisibles à l’œil nu.
Pour localiser précisément l’origine du problème, examinez l’état des joints, la qualité du serrage et les traces de calcaire. Une fois la fuite identifiée, procédez au démontage soigneux du raccord défectueux après avoir coupé l’alimentation en eau.
La réparation passe par le remplacement systématique des joints usés et le nettoyage des surfaces de contact. Un serrage calibré avec une clé dynamométrique garantit une étanchéité optimale sans risque de détérioration.
Un test final sous pression validera la qualité de votre intervention.
Si vous avez besoin de faire faire un raccordement de plomberie, n’hésitez pas à faire appel à une entreprise de plomberie.
