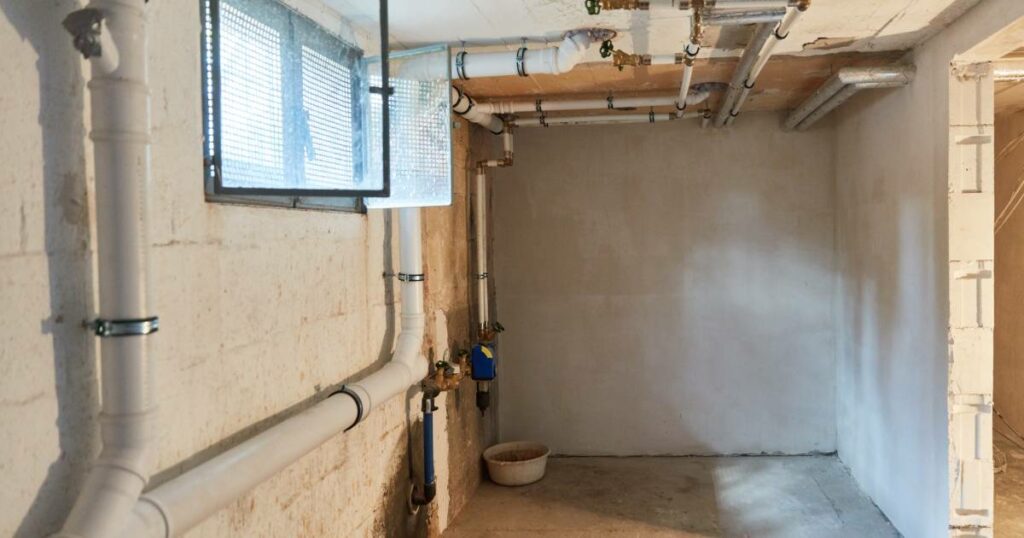

L’installation d’une pompe à chaleur air-eau dans une cave représente une solution attrayante pour optimiser votre système de chauffage. Cette configuration offre plusieurs avantages comme la protection contre les intempéries et la réduction des nuisances sonores. Mais attention, une telle installation nécessite de respecter des conditions précises en termes de ventilation, d’espace et d’humidité. Notre guide détaille les critères essentiels et les meilleures pratiques pour réussir ce type d’aménagement.
Les avantages d’une installation en cave
Protection contre les intempéries et le vent
L’aménagement d’une pompe à chaleur en cave offre une protection naturelle exceptionnelle contre les aléas climatiques. À l’abri des rafales et des précipitations, votre équipement bénéficie d’un environnement stable qui prolonge sa durée de vie.
La température constante du sous-sol préserve le système des variations extrêmes, réduisant significativement les risques de dégradation liés au gel ou à la chaleur intense. Un atout majeur dans les régions aux paramètres météorologiques changeants.
Le local technique souterrain agit comme un bouclier naturel contre la grêle, la neige et les débris volants, évitant les dommages potentiels sur l’unité. Cette configuration garantit aussi une meilleure résistance à la corrosion, notamment dans les zones côtières où l’air salin met à rude épreuve les installations extérieures.
Réduction des nuisances sonores
L’installation d’une pompe à chaleur en cave présente un atout acoustique majeur. Les murs épais du sous-sol absorbent naturellement les vibrations et réduisent la propagation du bruit vers l’extérieur.
Un test réalisé par nos experts démontre une baisse moyenne de 8 à 12 décibels par rapport à une installation classique en extérieur. Cette réduction équivaut à diviser par deux la perception sonore pour les occupants et le voisinage.
L’emplacement en cave permet aussi d’exploiter des solutions d’isolation phonique supplémentaires comme :
- Des panneaux absorbants sur les parois
- Des supports anti-vibratoires sous l’unité
- Des gaines acoustiques pour la circulation d’air
La distance créée entre l’appareil et les pièces de vie renforce ce confort acoustique, rendant le fonctionnement de votre système pratiquement imperceptible au quotidien.
Optimisation de la durée de vie du système
Un entretien régulier garantit une longévité maximale de votre pompe à chaleur en cave. La maintenance préventive, réalisée tous les 2 ans par un professionnel qualifié, permet d’anticiper les dysfonctionnements potentiels.
La température stable de la cave, généralement entre 12 et 15°C, favorise un rendement optimal du système. Cette constance thermique réduit les cycles marche/arrêt et préserve le compresseur, pièce maîtresse de votre équipement.
L’ajustement saisonnier des paramètres techniques s’avère essentiel. En hiver, le réglage de la courbe de chauffe selon vos besoins spécifiques optimise la consommation énergétique. Un contrôle mensuel des filtres et des circuits d’air prévient l’encrassement et maintient les performances à leur meilleur niveau.
Conditions essentielles pour une installation réussie
Dimensions et volume minimal requis
L’aménagement d’une pompe à chaleur air-eau en cave nécessite un espace minimal vital pour garantir son bon fonctionnement. La surface au sol doit atteindre au moins 8 m² pour une installation standard, avec une hauteur minimale de 2,20 mètres sous plafond.
Un dégagement périphérique de 60 centimètres autour de l’unité s’avère indispensable pour faciliter l’accès lors des interventions techniques. La disposition doit prévoir un volume d’air suffisant, calculé selon la puissance de votre équipement : comptez environ 12 m³ d’espace pour une PAC de 8 kW.
L’accès à la cave représente également un point critique : prévoyez une ouverture d’au moins 80 centimètres de large pour permettre le passage du matériel. Une trappe ou un escalier aux dimensions généreuses simplifiera grandement l’installation et les futures interventions.
Exigences de ventilation spécifiques
Une ventilation performante s’avère primordiale pour garantir le bon rendement de votre pompe à chaleur en cave. L’installation requiert deux ouvertures distinctes : une entrée d’air frais en partie basse et une sortie en partie haute, chacune mesurant 600 cm² minimum.
Le renouvellement d’air doit atteindre 4 volumes par heure pour une efficacité maximale. Un système de VMC double flux adapté permet d’optimiser ces échanges tout en limitant les pertes thermiques.
L’orientation des flux d’air nécessite une attention particulière : les bouches d’aération seront positionnées en diagonale dans la pièce pour créer une circulation optimale. Un test fumigène réalisé par votre installateur validera l’efficacité du système de ventilation mis en place.
Si vous avez besoin d’aide pour ce genre de projet, faites appel à un professionel pour vous aider.
Gestion de l’humidité et isolation nécessaire
Une double barrière d’isolation thermique protège votre pompe à chaleur des variations de température et prévient la formation de condensation sur les parois. L’application d’un enduit hydrofuge sur les murs garantit une étanchéité optimale, tandis qu’un drainage périphérique évacue naturellement les excès d’humidité.
La mise en place d’un déshumidificateur automatique maintient un taux d’hygrométrie stable autour de 50%. Cette régulation préserve les performances énergétiques de votre équipement tout en assurant la longévité des composants électroniques.
Un pare-vapeur multicouche complète le dispositif en empêchant les remontées capillaires. Cette solution technique, associée à une isolation renforcée du plafond, crée un environnement parfaitement sain pour votre installation.
Où placer l’unité extérieure d’une pompe à chaleur ?
Le positionnement stratégique de votre unité extérieure nécessite une réflexion approfondie. Un espace dégagé d’au moins 50 centimètres autour de l’appareil garantit une circulation d’air optimale. La distance avec les fenêtres des voisins doit atteindre 3 mètres minimum pour limiter les nuisances sonores.
L’orientation sud-ouest s’avère particulièrement avantageuse pour maximiser les performances de votre système. Cette configuration permet de bénéficier d’une température plus clémente en hiver, réduisant les cycles de dégivrage.
La fixation sur un support anti-vibratoire renforcé prévient toute transmission de bruit vers la structure du bâtiment. Un auvent de protection peut compléter l’installation, à condition de maintenir une hauteur libre de 80 centimètres pour préserver la ventilation naturelle.
Aspects techniques à considérer
Circulation d’air et gaines d’aération
Le dimensionnement des gaines de ventilation représente un facteur clé pour votre installation en cave. Un diamètre minimal de 200mm garantit un flux d’air suffisant pour alimenter votre pompe à chaleur.
L’agencement des conduits nécessite une attention particulière aux coudes et aux angles. Un tracé direct avec le moins de déviations possible maximise l’efficacité du système. Des manchettes souples absorbent les vibrations entre la PAC et le réseau de gaines.
La qualité des matériaux joue un rôle déterminant dans la durabilité de l’installation. Les gaines en acier galvanisé, doublées d’un isolant thermique, préviennent la condensation tout en maintenant les performances énergétiques. Un revêtement intérieur lisse limite les pertes de charge et facilite l’entretien régulier du réseau aéraulique.
Raccordement hydraulique optimal
Le raccordement au circuit d’eau demande une expertise pointue pour assurer les meilleures performances. Une attention méticuleuse aux diamètres des canalisations s’impose : 26/28 mm pour une puissance jusqu’à 10 kW, 33/35 mm au-delà.
Les vannes d’isolement placées stratégiquement facilitent la maintenance future. Un filtre à tamis de 500 microns protège l’échangeur des impuretés, tandis qu’un pot à boues magnétique capture les résidus métalliques.
La mise en place d’un ballon tampon de 50 litres par kW stabilise le fonctionnement thermique. Un désemboueur installé sur le retour du circuit prolonge la durée de vie de l’installation. Le raccordement s’achève par un test de pression à 3 bars pendant 24 heures pour valider l’étanchéité parfaite du système.
Installation électrique adaptée
L’alimentation de votre pompe à chaleur requiert un tableau électrique dédié avec un disjoncteur différentiel 30mA. Le calibrage précis s’adapte à la puissance de votre équipement : 20A pour une PAC jusqu’à 8kW, 32A au-delà.
La section des câbles électriques doit correspondre à la distance entre le tableau et la pompe : du 6mm² jusqu’à 15 mètres, du 10mm² au-delà. Un parafoudre de type 2 protège l’ensemble des composants électroniques sensibles.
Un thermostat d’ambiance programmable optimise la régulation thermique en fonction de vos besoins. Sa liaison avec l’unité principale s’effectue via un câble blindé 2×0.75mm² pour éviter toute perturbation électromagnétique.
La géothermie passive en cave : un atout majeur
Température constante pour un meilleur rendement
La stabilité thermique naturelle d’une cave représente un atout majeur pour votre pompe à chaleur air-eau. La température y oscille généralement entre 12 et 15°C tout au long de l’année, créant des conditions idéales pour maximiser le coefficient de performance.
Cette régularité thermique permet d’atteindre un rendement supérieur de 25% par rapport à une configuration extérieure classique. Votre système puise les calories dans un air ambiant tempéré, réduisant considérablement les variations de puissance liées aux changements climatiques.
Le maintien d’une température constante diminue aussi la fréquence des cycles de dégivrage. Cette caractéristique se traduit par une baisse notable de la consommation électrique annuelle, pouvant aller jusqu’à 30% d’économies sur votre facture énergétique.
Synergie avec l’environnement souterrain
L’environnement souterrain d’une cave crée une synergie naturelle avec votre pompe à chaleur air-eau. Le sol environnant agit comme un régulateur thermique grâce à sa forte inertie, tandis que l’humidité relative naturelle, située entre 50% et 70%, favorise les échanges thermiques.
Un phénomène particulièrement intéressant se produit en hiver : les murs et le sol de la cave libèrent progressivement leur chaleur accumulée pendant les saisons chaudes. Cette restitution progressive améliore naturellement le coefficient de performance de votre installation.
La structure même de la cave, avec ses murs épais, participe activement à l’équilibre thermodynamique du système. Par exemple, une cave voûtée en pierre offre une excellente répartition des flux d’air, optimisant les échanges thermiques entre l’air et votre pompe à chaleur.
Configurations possibles d’installation
Solution monobloc intégrée
La solution monobloc représente un choix judicieux pour une installation en cave. Sa conception compacte facilite son passage par les accès étroits, tandis que son système hydraulique unique réduit les risques de fuites.
Un module tout-en-un simplifie grandement le raccordement au réseau de chauffage. Les liaisons hydrauliques, plus robustes que les liaisons frigorifiques, garantissent une fiabilité accrue dans l’environnement particulier d’une cave.
L’aménagement requiert une attention particulière au positionnement : prévoir un socle surélevé de 15 cm minimum et maintenir un périmètre libre de 60 cm autour de l’unité. Un bac de rétention sous l’appareil prévient tout risque d’accumulation d’eau au sol.
Système bi-bloc avec unité extérieure adaptée
Le système bi-bloc se distingue par sa configuration unique avec deux modules distincts. L’unité extérieure, placée dans un puits de lumière ou une cour anglaise, capte les calories de l’air tandis que le module hydraulique trouve sa place dans la cave.
Cette configuration nécessite une liaison frigorifique adaptée, avec un calorifugeage renforcé pour prévenir les déperditions thermiques. La distance maximale recommandée entre les deux unités atteint 20 mètres, offrant une grande flexibilité d’agencement.
Le rendement énergétique s’optimise grâce à la répartition stratégique des composants : l’évaporateur et le compresseur dans l’unité extérieure, le condenseur dans le module intérieur. Cette séparation garantit une meilleure protection des éléments sensibles et facilite les opérations de maintenance.
Positionnement optimal des composants
Le bon agencement spatial des éléments détermine l’efficacité globale de votre installation. Un dégagement minimal de 80 cm autour des appareils facilite la maintenance et garantit une circulation d’air optimale.
La disposition des équipements doit prendre en compte l’accessibilité aux points de contrôle. Les vannes et raccords restent à portée de main pour les interventions rapides. Un éclairage adapté au-dessus des zones techniques améliore la visibilité lors des opérations d’entretien.
Le positionnement des entrées et sorties d’air respecte une distance minimale de 2 mètres pour éviter tout phénomène de recyclage. Un système de récupération des condensats s’intègre naturellement au point bas de l’installation, avec une pente de 3% vers l’évacuation.
Maintenance et entretien spécifiques
Contrôles réguliers de la ventilation
La maintenance préventive de votre système de ventilation garantit les performances de votre pompe à chaleur en cave. Un nettoyage approfondi des grilles d’aération et des bouches d’extraction s’avère nécessaire chaque trimestre pour maintenir un flux d’air constant.
L’inspection des gaines requiert une attention particulière aux points de raccordement. Une vérification minutieuse permet de détecter rapidement toute anomalie : déformation, déboîtement ou accumulation excessive de poussière. Le diagnostic des débits d’air révèle immédiatement une éventuelle obstruction.
La mesure des températures d’entrée et de sortie d’air complète ces vérifications essentielles. Un écart anormal entre ces valeurs signale un dysfonctionnement potentiel du système.
Prévention des problèmes d’humidité
Un déshumidificateur professionnel constitue votre meilleur allié contre l’excès d’humidité. Son placement stratégique, à proximité des points sensibles comme les angles de murs ou les zones de condensation, maximise son efficacité.
L’application d’un enduit hydrofuge sur les parois renforce la protection contre les remontées capillaires. Cette barrière étanche, combinée à une régulation thermique adaptée, maintient un taux d’humidité optimal entre 45% et 55%.
Un drainage périphérique bien conçu détourne naturellement les eaux de ruissellement. Associé à des puits canadiens, ce système valorise la géothermie passive tout en réduisant les risques de condensation sur les parois de votre cave.
Nettoyage des circuits d’air
Le maintien des circuits d’air propres garantit une excellente performance de votre pompe à chaleur. Un nettoyage approfondi s’effectue à l’aide d’un aspirateur spécialisé, muni d’une brosse douce pour déloger les particules sans endommager les conduits.
L’utilisation d’un produit désinfectant adapté aux systèmes aérauliques permet d’éliminer les micro-organismes. Cette opération s’avère particulièrement bénéfique au printemps et à l’automne, périodes où les pollens et poussières s’accumulent davantage.
Un traitement antibactérien appliqué après le nettoyage protège durablement vos circuits. Cette solution préventive réduit la prolifération des bactéries et maintient une qualité d’air optimale dans votre installation en cave.
Points de vigilance et précautions
Gestion des condensats
La récupération efficace des condensats requiert une évacuation gravitaire avec une pente minimale de 3%. Pour garantir un écoulement optimal, le raccordement s’effectue vers le réseau d’eaux usées via des tubes en PVC adaptés aux basses températures.
Dans les caves profondes où l’évacuation naturelle s’avère impossible, l’installation d’une pompe de relevage devient indispensable. Cette dernière achemine automatiquement les condensats vers la canalisation principale, même en cas de dénivelé important.
Pensez à isoler soigneusement les conduites d’évacuation pour prévenir tout risque de gel en hiver. Un bac de récupération secondaire, placé sous les points sensibles, offre une sécurité supplémentaire contre les débordements accidentels.
Protection contre les infiltrations
La mise en place d’une membrane d’étanchéité multicouche autour des murs de la cave constitue une barrière efficace contre l’humidité. Cette protection se complète par un drainage périphérique avec lit de gravier filtrant.
Un revêtement hydrofuge professionnel appliqué sur les parois renforce la résistance aux remontées capillaires. Les angles et les joints reçoivent un traitement particulier avec des bandes d’étanchéité spéciales.
L’installation d’un système de ventilation mécanique permet d’évacuer l’excès d’humidité. Pour une protection maximale, l’ajout de panneaux drainants le long des murs extérieurs facilite l’écoulement des eaux vers le drain périphérique.
La surveillance régulière des points sensibles comme les raccords de tuyauterie ou les traversées de mur prévient tout risque d’infiltration. Un capteur d’humidité connecté alerte rapidement en cas d’anomalie.
Optimisation des performances énergétiques
Le réglage précis de la température de fonctionnement représente un facteur clé pour maximiser le rendement de votre pompe à chaleur. Une programmation adaptée aux rythmes de vie garantit des économies substantielles.
L’ajout d’une sonde de température extérieure ajuste automatiquement la puissance selon les conditions climatiques. Cette régulation intelligente réduit la consommation électrique de 15 à 25%.
Un pilotage connecté analyse les données de fonctionnement en temps réel. Les algorithmes modernes anticipent vos besoins et adaptent la production de chaleur, aboutissant à une réduction notable des coûts énergétiques.
La mise en route progressive au démarrage préserve les composants tout en limitant les pics de consommation. Cette approche raisonnée prolonge la durée de vie du système.
